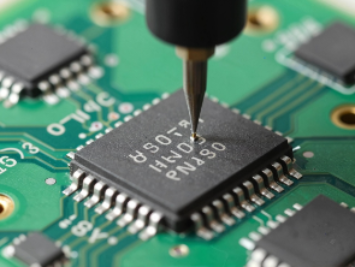

Интегральная схема

17.02.2026

История

История интегральных схем неразрывно связана с прогрессом электроники второй половины XX века. Проблема «тирании чисел», когда сложность сборки устройств из тысяч дискретных компонентов становилась критической, требовала принципиально нового подхода. Первые практические шаги были сделаны в 1958-1959 годах. В 1958 году инженер компании Texas Instruments Джек Килби продемонстрировал работоспособную гибридную микросхему на германиевой пластине, содержащую транзистор, резисторы и конденсатор, соединенные золотыми проволочками.

Независимо от него, в 1959 году Роберт Нойс из компании Fairchild Semiconductor изобрел более совершенную конструкцию — монолитную кремниевую интегральную схему, где все элементы и соединения формировались в едином кристалле методом планарной технологии. Именно подход Нойса, обеспечивающий массовое воспроизводимое производство, лег в основу современной микроэлектроники. Первой коммерческой микросхемой стала выпущенная Texas Instruments в 1960 году серия 502 триггеров.

Революционный прорыв произошел с появлением в 1971 году первого микропроцессора Intel 4004, который положил начало эре цифровых технологий и персональных компьютеров. Следующие десятилетия ознаменовались экспоненциальным ростом сложности микросхем, описываемым законом Мура, и появлением сверхбольших интегральных схем, содержащих миллиарды транзисторов.

Классификация

Интегральные схемы классифицируются по множеству признаков, отражающих их сложность, технологию, функции и назначение.

По степени интеграции

Классификация по количеству элементов на кристалле является исторически одной из первых:

МИС (малая интегральная схема) — до 100 элементов (простые логические элементы, триггеры).
СИС (средняя интегральная схема) — от 100 до 1000 элементов (регистры, простые счетчики).
БИС (большая интегральная схема) — от 1000 до 100 тысяч элементов (микропроцессоры, память небольшого объема, специализированные контроллеры).
СБИС (сверхбольшая интегральная схема) — от 100 тысяч до 1 миллиарда элементов (современные многоядерные процессоры, графические ускорители, сложные системы-на-кристалле).
УБИС (ультрабольшая интегральная схема) — свыше 1 миллиарда элементов (передовые микропроцессоры и чипы памяти).

По технологии изготовления

Данный критерий определяет метод создания элементов и соединений на подложке:

Полупроводниковые микросхемы: Все компоненты изготавливаются в объеме и на поверхности полупроводникового кристалла (кремния, арсенида галлия). Это доминирующая технология.
Пленочные микросхемы: Пассивные элементы (резисторы, конденсаторы) формируются в виде тонких или толстых пленок на изолирующей подложке (керамика, стекло). Активные элементы добавляются отдельно.
Гибридные микросхемы (ГИС): Комбинируют пленочные пассивные элементы, навесные миниатюрные активные компоненты (транзисторы, кристаллы БИС) и интегральные компоненты, смонтированные на общей подложке.

По виду обрабатываемого сигнала

Фундаментальное деление, определяющее архитектуру и применение схемы:

Аналоговые (линейные) микросхемы: Работают с непрерывно изменяющимися сигналами (напряжением, током). К ним относятся операционные усилители, стабилизаторы напряжения, радиочастотные модуляторы/демодуляторы.
Цифровые микросхемы: Обрабатывают дискретные сигналы, представленные логическими уровнями («0» и «1»). Это процессоры, память, логические элементы, микроконтроллеры.
Аналого-цифровые и цифро-аналоговые микросхемы (смешанные): Выполняют преобразование сигналов из аналоговой формы в цифровую (АЦП) и обратно (ЦАП). Имеют сложную гибридную структуру.

По применяемости

Микросхемы общего применения: Широко используемые стандартные компоненты (логические серии, ОУ, стабилизаторы).
Специализированные микросхемы (ASIC — Application-Specific Integrated Circuit): Спроектированные и изготовленные под конкретную задачу или продукт одного заказчика для достижения оптимальных характеристик.
Микросхемы с программируемой логикой (ПЛИС — FPGA, CPLD): Архитектура которых может быть многократно переконфигурирована пользователем после изготовления.

Функциональные микросхемы

К данной категории относят сложные микросхемы с четко выраженным системным назначением:

Микропроцессоры (CPU, GPU).
Микроконтроллеры (MCU).
Микросхемы памяти (RAM, ROM, Flash).
Цифровые сигнальные процессоры (DSP).
Системы-на-кристалле (SoC).

Назначение

Интегральные схемы являются физической основой реализации электронных устройств, выполняя множество функций.

Аналоговые схемы

Аналоговые ИС предназначены для обработки, генерации и преобразования непрерывных сигналов. Их ключевая задача — точное и линейное усиление, фильтрация, модуляция без искажения формы сигнала. Примеры: операционные усилители (высокий коэффициент усиления, используется в фильтрах, компараторах), стабилизаторы напряжения (поддержание постоянного уровня питания), радиочастотные приемопередатчики (обработка ВЧ-сигналов в телефонах), аудиоусилители. Они критичны к точности изготовления, уровню шумов и температурной стабильности параметров.

Цифровые схемы

Цифровые ИС обрабатывают информацию, представленную в двоичном коде. Их основная функция — логические и арифметические операции, хранение и передача данных. Работа строится на принципах булевой алгебры. К ним относятся: центральные процессоры (выполнение инструкций программ), модули памяти (хранение данных и кода), программируемые логические интегральные схемы (гибкая реализация цифровых устройств), различные контроллеры (управление периферией). Преимущество — высокая помехоустойчивость и воспроизводимость результатов.

Аналого-цифровые схемы

Эти ИС служат мостом между аналоговым миром (звук, изображение, температура) и цифровой системой обработки данных. Аналого-цифровые преобразователи (АЦП) измеряют уровень аналогового сигнала и преобразуют его в эквивалентный цифровой код. Цифро-аналоговые преобразователи (ЦАП) выполняют обратную операцию. От их характеристик (разрядность, скорость преобразования, линейность) напрямую зависит качество сигнала в системах звукозаписи, цифровой фотографии, измерительных приборах и системах связи.

Производство

Производство интегральных схем — один из самых сложных и высокотехнологичных процессов в современной промышленности.

Проектирование

Проектирование (дизайн) ИС — многоэтапный процесс, начинающийся с определения архитектуры и функциональных требований и заканчивающийся подготовкой фотошаблонов для производства. Используются системы автоматизированного проектирования (САПР, EDA). Этапы включают: создание и верификацию регистровых передач на языках HDL (Verilog, VHDL), логический синтез, размещение и трассировку элементов на кристалле, моделирование с учетом паразитных параметров и проверку на соответствие технологическим нормам.

Производство аналоговых микросхем

Производство аналоговых ИС часто использует более «консервативные» технологические нормы (сотни нанометров) по сравнению с цифровыми. Ключевой акцент делается на точности и повторяемости параметров отдельных элементов (транзисторов, резисторов, конденсаторов), их согласованности и низком уровне шума. Процесс может включать специальные этапы, например, лазерную подгонку резисторов для достижения высокой точности номиналов.

Производство цифровых микросхем

Основная цель — максимальная миниатюризация (современные нормы 3-5 нм) и плотность упаковки транзисторов для достижения высокой производительности и энергоэффективности. Процесс оптимизирован для массового воспроизведения идентичных, высокоскоростных цифровых ячеек. Доминирующая технология — КМОП.

Производство полупроводниковых микросхем

Это основной метод, заключающийся в формировании структуры ИС в тонких приповерхностных слоях высокочистой монокристаллической кремниевой пластины (подложки) диаметром до 300 мм.

Технологический процесс

Процесс состоит из сотен последовательных операций, повторяемых циклически:

Окисление: Создание слоя диоксида кремния для изоляции.
Фотолитография: Нанесение фоторезиста, экспонирование через фотошаблон, проявление. Определяет геометрию элементов.
Травление: Удаление участков материала, не защищенных резистом.
Диффузия и ионная имплантация: Введение примесей для создания областей с разным типом проводимости (p-n переходы).
Осаждение: Нанесение тонких пленок металлов (для соединений) и диэлектриков.
Химико-механическая полировка: Выравнивание поверхности пластины между слоями.
После формирования структуры пластина тестируется, разрезается на отдельные кристаллы, которые затем монтируются в корпуса и соединяются с выводами.

Контроль качества

Контроль осуществляется на всех этапах: входной контроль материалов, мониторинг параметров каждого технологического этапа, автоматическое оптическое и электронное тестирование пластин и готовых кристаллов. Используются сложные методы анализа дефектов. Выход годных кристаллов — ключевой экономический показатель фабрики.

Серии микросхем

Для удобства применения и стандартизации микросхемы объединяют в серии, объединенные общим технологическим базисом, напряжениями питания и логикой работы.

Корпуса

Корпус обеспечивает защиту кристалла от окружающей среды, отвод тепла и электрическое соединение с платой. Типы корпусов:

Сквозного монтажа (DIP, PDIP).
Для поверхностного монтажа (SMD): SOIC, QFP, BGA (шариковая решетка), CSP (корпус размером с кристалл).
Современные высокоплотные: BGA, LGA, QFN.

Специфические названия

Многие серии стали нарицательными: «семейство x86» (процессоры Intel/AMD), «ARM-архитектура» (микропроцессорные ядра), «серия 555» (таймер), «серия 74xx» (ТТЛ-логика), «серия 4000» (КМОП-логика), «OP AMP» (операционные усилители).

Мировой рынок

Мировой рынок интегральных схем является одним из крупнейших и наиболее динамичных. Его объем оценивается в сотни миллиардов долларов США ежегодно.

Рынок характеризуется высокой концентрацией: ключевыми игроками являются компании из США (Intel, AMD, NVIDIA, Qualcomm, Broadcom), Южной Кореи (Samsung, SK Hynix), Тайваня (TSMC — лидер контрактного производства), Европы (ASML — лидер в производстве литографического оборудования, NXP, STMicroelectronics) и Китая, активно наращивающего собственные мощности.

Основные драйверы роста — развитие смартфонов, центров обработки данных, интернета вещей, автомобильной электроники (особенно систем автономного вождения) и искусственного интеллекта.

Ключевыми вызовами остаются колоссальные затраты на строительство новых фабрик (десятки миллиардов долларов), физические ограничения дальнейшей миниатюризации и геополитическая напряженность, ведущая к стремлению ключевых регионов создать собственные, независимые полупроводниковые цепочки поставок.
