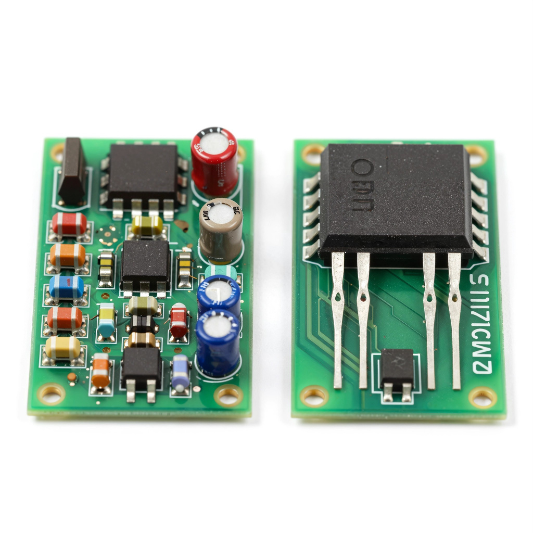

SMD или DIP: что лучше и в чем разница?

При проектировании новых электронных систем или ремонте существующих устройств перед инженером встает важный выбор между методами установки деталей. Двумя наиболее распространенными и соперничающими технологиями являются SMD (Surface Mount Device, компонент для поверхностного монтажа) и DIP (Dual In-line Package, корпус с двухрядным расположением выводов).

Данные подходы имеют принципиальные конструктивные различия, и осознание ключевых особенностей каждой из них чрезвычайно важно для разработки эффективных и долговечных приборов.

 В этом материале мы дадим точные определения, проведем детальное сопоставление достоинств и недостатков, а также обозначим оптимальные сферы использования обеих методик.

Что такое SMD и DIP

Для формирования четкой картины предмета обсуждения необходимо начать с базовых терминов.

• DIP (Dual In-line Package) — это традиционный, проверенный десятилетиями стандарт исполнения для интегральных схем и множества других элементов. Полное название переводится как «двухрядный корпус с выводами в линию». Электронные детали, выполненные по этому стандарту, характеризуются наличием жестких проволочных выводов. В процессе сборки эти выводы проходят через специально подготовленные сквозные отверстия в материале печатной платы и закрепляются пайкой на ее противоположной стороне. Именно такой подход можно часто наблюдать на платах оборудования предыдущих поколений, в учебных лабораториях или любительских конструкторах.

• SMD (Surface Mount Device) — представляет собой современную, прогрессивную методологию, известную как поверхностный монтаж. Радиодетали, изготовленные по этой технологии, принципиально не оснащаются длинными выводами. Их функцию выполняют плоские контактные площадки, которые в процессе производства припаиваются прямо к лицевой поверхности платы, к соответствующим контактным площадкам на ней. Эта инновация позволила создавать невероятно компактные, легкие и при этом высокопроизводительные электронные устройства, ставшие неотъемлемой частью современной жизни — от носимой электроники и датчиков до вычислительных комплексов.

Технические отличия SMD и DIP компонентов

Фундаментальные различия между двумя классами радиодеталей проистекают из их конструкции и, как следствие, методов интеграции в общую схему. Проведем детальное сравнение их сильных сторон и объективных ограничений.

Преимущества SMD технологии

Методология поверхностного монтажа предлагает разработчику ряд значимых преимуществ, определивших ее лидерство в современном электронном производстве.

• Высокая степень миниатюризации и плотности компоновки. SMD-элементы существенно меньше аналогов в DIP-корпусах. Это позволяет размещать на ограниченной площади большое количество деталей, уменьшать конечные габариты изделия и сокращать длину проводников, что положительно влияет на быстродействие.

• Возможность двустороннего размещения. Так как элементы фиксируются на поверхности, их можно монтировать на обе стороны платы, что увеличивает функциональную плотность устройства.

• Полная автоматизация производственного цикла. Процессы установки и последующей пайки SMD-компонентов идеально поддаются автоматизации с использованием высокоточных роботов и печей оплавления. В условиях массового выпуска это ведет к росту скорости и снижению себестоимости.

• Улучшенные параметры для высокочастотных применений. Крайне малая длина и низкая паразитная индуктивность выводов делают SMD-компоненты предпочтительным выбором для проектирования высокоскоростных цифровых и ВЧ-аналоговых схем.

Недостатки SMD технологии

Несмотря на впечатляющие достоинства, технология поверхностного монтажа обладает и рядом эксплуатационных ограничений.

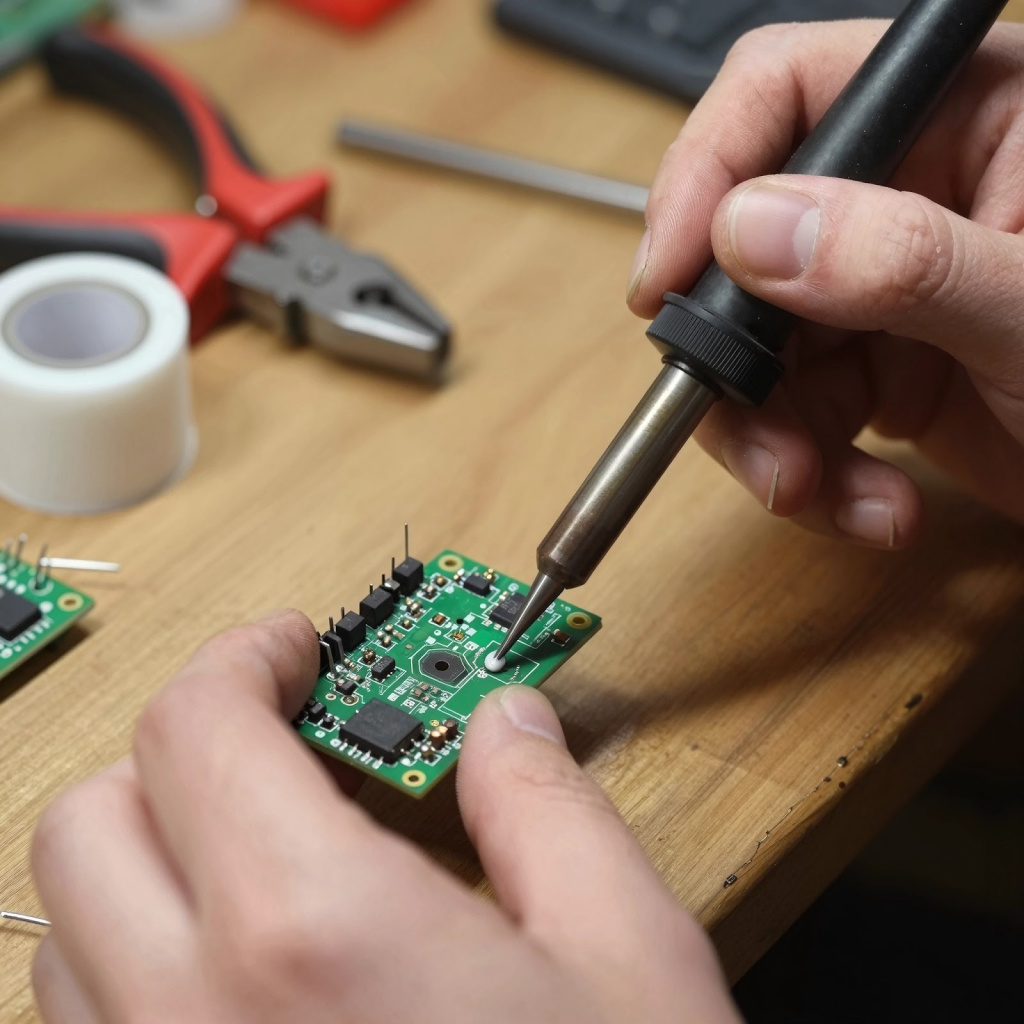

• Высокая сложность ручного монтажа, отладки и ремонта. Микроскопические размеры компонентов делают их труднодоступными для ручной работы без специального оборудования: прецизионной паяльной станции, микроскопа, тонких пинцетов. Диагностика и замена неисправного элемента требуют от специалиста высокой квалификации.

• Относительно меньшая стойкость к механическим воздействиям. Поскольку деталь соединена с платой только паяной точкой, такое соединение может быть менее устойчивым к сильным вибрациям или ударным нагрузкам (хотя для большинства применений этого достаточно).

• Ограничения по рассеиваемой мощности. В силу малых размеров SMD-компоненты обычно имеют меньший допустимый ток и мощность рассеивания по сравнению с элементами в крупных DIP-корпусах.

Преимущества DIP технологии

Классическая технология сквозного монтажа удерживает позиции в специфических областях благодаря проверенным практическим достоинствам.

• Идеальная приспособленность для прототипирования, обучения и ремонта. Крупные, удобные для визуального контроля габариты и жесткие выводы делают компоненты в корпусе DIP оптимальным выбором для сборки макетов, учебных практикумов и ремонтных работ с использованием базового набора инструментов.

• Высокая механическая надежность соединения. Конструкция, при которой вывод проходит сквозь плату и запаивается с обеих сторон, образует соединение, обладающее высокой механической прочностью и устойчивостью.

• Большая допустимая мощность. Крупногабаритные корпуса микросхем и силовых элементов в DIP-исполнении благодаря размерам эффективнее отводят тепло и могут работать с большими токами.

Недостатки DIP технологии

Основные минусы DIP-технологии являются обратной стороной ее достоинств.

• Большие габариты и низкая плотность монтажа. Компоненты занимают значительную площадь на плате и требуют дополнительного пространства по высоте, что неприемлемо для современных тенденций миниатюризации.

• Невозможность использования обратной стороны платы для монтажа. Поскольку вывод занимает сквозное отверстие, область на обратной стороне в точке пайки не может быть использована для трассировки других цепей или размещения элементов.

• Высокая стоимость автоматизированного производства. Технологический процесс, включающий сверление отверстий, установку компонентов и их обрезку, является более длительным и дорогим по сравнению с SMD-монтажом, что увеличивает себестоимость при серийном выпуске.

Области применения: где используется каждая технология

Исходя из анализа характеристик, сферы практического применения двух технологий четко разграничены.

• SMD технология доминирует в массовом производстве современной электроники: потребительские устройства (смартфоны, телевизоры), телекоммуникационное и промышленное оборудование. Ее выбирают, когда критически важны миниатюрность, высокая производительность и низкая себестоимость.

• DIP технология сохраняет позиции в специализированных областях: образование и радиолюбительство, силовая электроника, а также обслуживание и ремонт устаревшего промышленного оборудования.

Практические советы по работе с разными типами компонентов

Стратегический выбор должен основываться на конкретных целях проекта. Для создания прототипа, обучения или ремонта логичнее использовать компоненты DIP.

Для коммерческой разработки устройства, предназначенного для серийного производства, особенно если важны малые габариты, — фокус смещается в сторону SMD.

В современной практике распространены гибридные решения: основная схема реализуется на SMD-компонентах, а силовые или интерфейсные блоки, где важна надежность, собираются с применением DIP-элементов.
