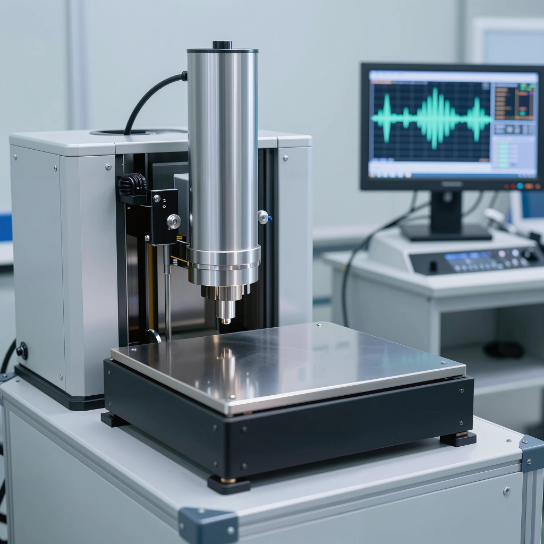

Вибростенды для испытаний оборудования

Современное промышленное производство и научные исследования предъявляют высокие требования к надежности и долговечности выпускаемой продукции. Одним из ключевых методов контроля качества является проверка устойчивости изделий к механическим нагрузкам, возникающим при транспортировке и эксплуатации.

Вибростенды для испытаний — это специализированные испытательные установки, предназначенные для моделирования реальных вибрационных воздействие в лабораторных условиях.

Они позволяют проводить воспроизводимые и контролируемые тесты, выявлять скрытые дефекты и подтверждать соответствие изделия международным и отраслевым стандартам.

Виды вибростендов

Все вибростенды классифицируются по типу привода, который создает колебательное движение. Выбор конкретной установки зависит от требуемых параметров испытаний: частотного диапазона, амплитуды вибрации и максимальной нагрузки. Основные виды включают электродинамические, электромеханические и гидравлические стенды.

Электродинамические вибростенды

Это наиболее распространенный и высокопроизводительный тип вибрационные стендов. Электродинамический привод работает по принципу взаимодействия магнитного поля постоянного магнита и переменного тока в подвижной катушке. Такая конструкция позволяет генерировать вибрацию с широким частотным диапазоном (от 5 Гц до 3000 Гц и выше) и высокой точностью управления формой сигнала.

Электродинамические вибростенды идеально подходят для точных синусоидальных, случайных и ударных испытаний сложного радиоэлектронного оборудования и аэрокосмических компонентов.

Электромеханические вибростенды

В основе этого типа лежит механический привод, часто преобразующий вращательное движение эксцентрика в возвратно-поступательное. Такие стенды эффективны в низкочастотном диапазоне (обычно до 0 00 Гц) и способны создавать значительные амплитуды колебаний при большой массе испытуемого образца. Они часто применяются для испытаний крупногабаритных узлов, строительных конструкций или для имитации специфических низкочастотных вибрация, таких как движение транспорта.

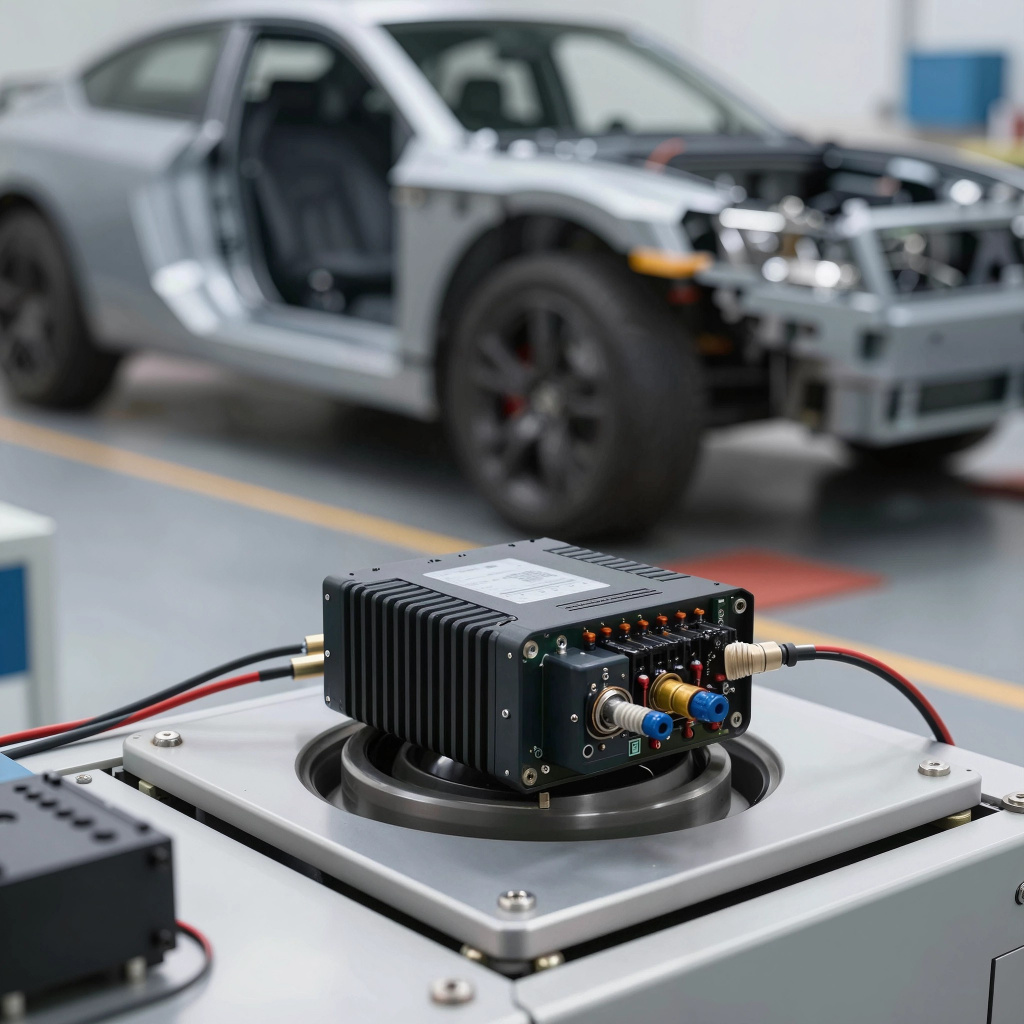

Испытания радиоэлектронного оборудования (РЭО)

Испытания радиоэлектронного оборудования на вибропрочность — это обязательный этап в оборонной, аэрокосмической, автомобильной и телекоммуникационной отраслях.

Во время тестов на стенде моделируются вибрации, которые микросхемы, платы и корпусные элементы будут испытывать в реальной жизни: при работе двигателей, во время полета, при движении по неровной дороге.

Это позволяет проверить качество пайки, надежность механических креплений и целостность электрических соединений.

Почему важна вибропрочность РЭО

Отказ электронного модуля в критический момент из-за вибрация может привести не только к финансовым потерям, но и к созданию опасных ситуаций. Виброиспытания помогают заранее выявить и устранить «слабые места» конструкции, такие как резонансные частоты, которые могут вызвать разрушение компонентов.

Таким образом, подтверждение вибропрочности — это прямой путь к повышению общей надежности продукта, снижению гарантийных случаев и укреплению репутации производителя на рынке. Чтобы купить подходящее оборудование для таких задач, необходимо четко понимать его характеристика.

Классификация лабораторных вибростендов

Помимо деления по типу привода, вибростенды можно классифицировать и по другим ключевым параметрам:

• По направлению вибрации: Однокомпонентные (вертикальные или горизонтальные), двух- и трехкомпонентные, способные создавать колебания одновременно в нескольких плоскостях.

• По характеру вибровоздействия: Для синусоидальных, случайных, смешанных или ударных испытаний.

• По грузоподъемности: От настольных установок для малых образцов (0 0,5–5 кг) до мощных промышленных систем, способных испытывать объекты весом в несколько тонн.

• По степени автоматизации: От ручного управления до полностью автоматизированных испытательных систем, интегрированных в общую цепочку контроля качества.

Выбор конкретной конфигурации зависит от технического задания на испытания и стандартов, которым должно соответствовать изделие.

Принцип работы и устройство вибростенда для испытаний

Базовый принцип работы любого вибростенда заключается в преобразовании электрического сигнала от управляющего контроллера в механические колебания платформы (стола), на которой закреплен испытуемый образец.

Контроллер генерирует задающий сигнал (синус, случайный шум и т.д.), который усиливается и подается на привод. Привод создает силу, которая раскачивает подвижную часть стенда.

Акселерометры, установленные на столе и на образце, в реальном времени измеряют параметры вибрации и передают данные обратно в контроллер, образуя замкнутую систему управления. Это позволяет точно поддерживать заданные режимы испытаний.

Области применения

Вибростенды находят применение в широчайшем спектре отраслей, где надёжность продукции является приоритетом.

• Авиация и космонавтика: Испытания бортовой электроники, навигационных приборов и конструкционных элементов летательных аппаратов.

• Автомобилестроение: Тестирование деталей подвески, электронных блоков управления (ЭБУ), фар, аккумуляторов на устойчивость к дорожной тряске.

• Электронная промышленность: Проверка надежности печатных плат, разъемов, компонентов бытовой и профессиональной техники.

• Оборонная промышленность: Испытания военного оборудования и систем вооружения на соответствие жестким стандартам.

• Научные исследования: Изучение поведения различный материалов и конструкций под динамической нагрузкой в лабораториях и исследовательских центрах.

Преимущества виброоборудования

Использование специализированных вибростендов в процессе разработки и контроля качества дает производителям ряд неоспоримых преимуществ.

Во-первых, это возможность проводить испытания на ранних этапах, что снижает стоимость устранения дефектов.

Во-вторых, воспроизводимость условий: каждый образец тестируется в идентичных, строго контролируемых условиях.

В-третьих, ускорение вывода продукта на рынок за счет сокращения времени на натурные испытания. Наконец, это гарантированное соответствие продукции требованиям международных стандартов (таких как ГОСТ, MIL-STD, IEC), что открывает доступ к новым рынкам и повышает конкурентное преимущество компании.

Приняв решение купить такое оборудование, предприятие инвестирует в долгосрочное качество своей продукции.

Компания «EST-SMT» предлагает на рынке профессиональные решения для механических испытаний. В нашем каталоге представлены современные электродинамические вибростенды серии EV, включая модели с различными характеристиками по нагрузке и частоте.

Мы обеспечиваем подбор оборудования, соответствующего вашим конкретным задачам и стандартам испытаний.

Если вам требуется надежный вибростенд для проверки качества и долговечности вашей продукции — свяжитесь с нашими специалистами для получения подробной консультации и подбора оптимальной конфигурации.
