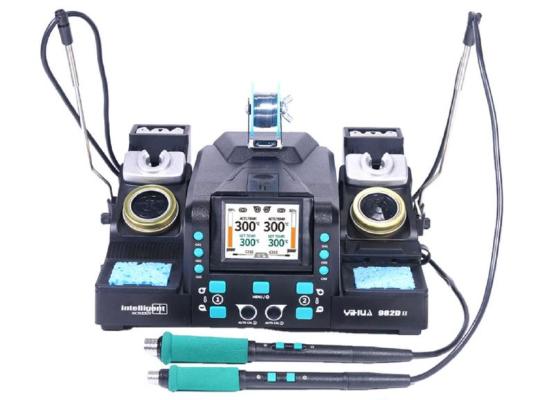

Виды и типы паяльных станций

Паяльная станция — это современное оборудование, которое значительно облегчает процесс пайки и делает его более контролируемым. Она востребована в самых разных областях: от радиолюбительских проектов до профессиональных ремонтных мастерских и даже в промышленном производстве.

Главное преимущество станции в том, что она обеспечивает точное управление температурой, быструю реакцию на изменение условий и широкий набор функций. Благодаря этому пайка становится не только удобнее, но и более надежной: соединения получаются прочными, детали не перегреваются, а расход материалов снижается.

Сегодня на рынке представлено множество разновидностей паяльных станций — от компактных моделей для домашнего использования до профессиональных комплексов. Чтобы выбрать правильное устройство, важно разобраться, какие бывают станции и чем они отличаются друг от друга.

Отличие паяльника от паяльной станции

Обычный паяльник — это простейшее устройство с нагревательным элементом и жалом. Его работа зависит от мощности и времени прогрева, а температура никак не контролируется. Для грубых задач этого достаточно, но при работе с современной электроникой такой подход часто приводит к ошибкам.

Например, если перегреть контактную площадку на печатной плате, она может отслоиться. Перегрев чувствительной микросхемы нередко вызывает её поломку. Кроме того, обычный паяльник долго нагревается, быстро окисляет жало и не позволяет работать с бессвинцовым припоем.

Паяльная станция решает эти проблемы. Она оснащена блоком управления, который поддерживает заданную температуру. Пользователь может выставить нужное значение, а встроенные датчики и контроллеры будут следить за его стабильностью. В результате пайка получается более аккуратной, а риск повреждения дорогих деталей снижается в разы.

Какие бывают паяльные станции?

Станции различаются по принципу работы, способу передачи тепла и типу управления.

Контактные

Контактные станции используют классический способ пайки: тепло от нагревателя передается жалу, а затем детали. Они просты в эксплуатации, недороги и хорошо подходят для пайки проводов, разъемов и компонентов через отверстие (THT-монтаж).

Такие станции нередко используют начинающие мастера, а также радиолюбители для домашних проектов.

Но у них есть ограничения: при работе с чувствительными SMD-компонентами риск перегрева остается довольно высоким.

Бесконтактные

Бесконтактные станции, или термовоздушные, подают поток нагретого воздуха через сопло. С его помощью можно равномерно прогреть сразу несколько выводов микросхемы или даже весь корпус компонента.

Этот способ удобен при демонтаже сложных микросхем, особенно с большим количеством выводов. Также горячий воздух помогает прогревать большие площади платы, когда требуется распаять массивный разъем или экран.

Минусом является то, что новичкам сложно сразу освоить регулировку температуры и потока воздуха — неправильные настройки могут расплавить пластик или перегреть деталь.

Аналоговые и цифровые

По способу управления станции делятся на:

• Аналоговые — простые и доступные. Температура выставляется приблизительно с помощью ручки-регулятора. Такие устройства надежны и стоят недорого, но точность невысокая.



• Цифровые — оснащены дисплеем, на котором видно точное значение температуры и иногда мощность или скорость воздушного потока. Удобны для профессиональной работы, позволяют сохранять режимы, быстро переключаться между ними и работать более уверенно.



Тип нагревателя контактной паяльной станции

Ключевым элементом станции является нагреватель, от которого зависит скорость выхода на рабочую температуру и стабильность её поддержания.

Нихромовый

Нихромовые нагреватели — классический вариант. Они дешевы, долговечны, но нагреваются медленно и не всегда равномерно. При длительном использовании спираль выгорает, что снижает эффективность передачи тепла. Подходят для бюджетных станций и для пользователей, которым не требуется высокая точность.

Керамический

Керамические нагреватели отличаются быстрым выходом на рабочий режим, равномерным прогревом и долгим сроком службы. Они менее подвержены выгоранию, обеспечивают точный контроль температуры и лучше подходят для работы с чувствительными компонентами. Сегодня керамика стала стандартом для большинства качественных станций.

Паяльная станция и ее мощность

Мощность — параметр, который напрямую влияет на возможности станции.

• 40–60 Вт — достаточно для учебных задач, пайки проводов и мелких схем.



• 70–100 Вт — оптимально для ремонта бытовой электроники, монтажа плат и разъемов.



• 120 Вт и выше — профессиональный уровень. Станции такой мощности справляются даже с пайкой массивных радиаторов или многослойных печатных плат.



Стоит отметить, что высокая мощность не означает обязательный перегрев. Современные станции подают ровно столько тепла, сколько требуется, а значит, пайка остается безопасной и аккуратной.

Другие характеристики паяльных станций

При выборе станции важно учитывать дополнительные особенности:

• Температурный диапазон — чем шире, тем универсальнее станция. Хорошо, если он охватывает 150–480 °C.



• Стабилизация температуры — встроенные датчики и контроллеры позволяют держать нагрев на заданном уровне.



• Сменные жала — расширяют возможности, позволяя выполнять разные виды пайки: от точечной до массивных соединений.



• Эргономика ручки — важна при длительной работе, чтобы снизить усталость.



• Антистатическая защита (ESD-safe) — необходима для работы с микросхемами.



• Комплектность — подставки, очистители, насадки и термопинцет делают процесс удобнее.



Как выбрать паяльную станцию

Чтобы правильно выбрать станцию, нужно учитывать сферу применения.

Термовоздушная паяльная станция

Если предстоит работа с современной электроникой, особенно со смартфонами, ноутбуками и другой техникой, где используется поверхностный монтаж, лучше приобрести термовоздушную станцию.

Она позволяет аккуратно демонтировать микросхемы и устанавливать новые, не повреждая плату.

Часто мастера выбирают комбинированные модели, где есть и паяльник, и фен. Это дает универсальность и позволяет выполнять широкий спектр задач.

Паяльные станции для бессвинцовой пайки

С переходом на бессвинцовые припои требования к оборудованию возросли. Температура плавления у таких сплавов выше, а значит, станции должны иметь более мощный нагреватель и расширенный температурный диапазон.

Также важна функция стабилизации, чтобы избежать перегрева платы и микросхем.

 Для удобства работы профессионалы выбирают модели с цифровым управлением и памятью режимов.

Паяльная станция — это не просто «усовершенствованный паяльник», а полноценный инструмент, который делает пайку удобной, безопасной и предсказуемой.

• Для начинающих достаточно простой контактной модели средней мощности.



• Для радиолюбителей и ремонтников оптимально приобрести цифровую станцию с керамическим нагревателем.



• Для профессиональной работы незаменимы комбинированные станции с термовоздушным модулем, антистатической защитой и возможностью пайки бессвинцовых сплавов.

Правильно подобранная станция прослужит долгие годы, обеспечивая стабильное качество пайки и защищая ваши электронные компоненты от перегрева и повреждений.
